Padec tlaka pri pnevmatskem orodju: kako opisati cev, priključke in dobavo zraka?

Pri slabšem delovanju pnevmatskega orodja preverite dokumentacijo celotne poti zraka in zabeležite že opaženo obnašanje med porabo. Tlak na posodi in tlak pri delujočem orodju nista ista podatka. Izguba lahko vključuje dobavo kompresorja, cev, priključke, pripravo zraka ali porabo. Ne zvišujte zaščitnih nastavitev in ne predelujte posode; potrebni obseg pregleda določite po točnih modelih.

Ta članek obravnava obstoječ sistem, pri katerem želite razumljivo opisati padec tlaka. Ne razvršča najboljših kompresorjev za nakup in ne daje navodil za poseg v tlačne dele. Več barov na začetnem merilniku ni dokaz, da orodje med delom dobiva ustrezen pretok pri predpisanem tlaku.

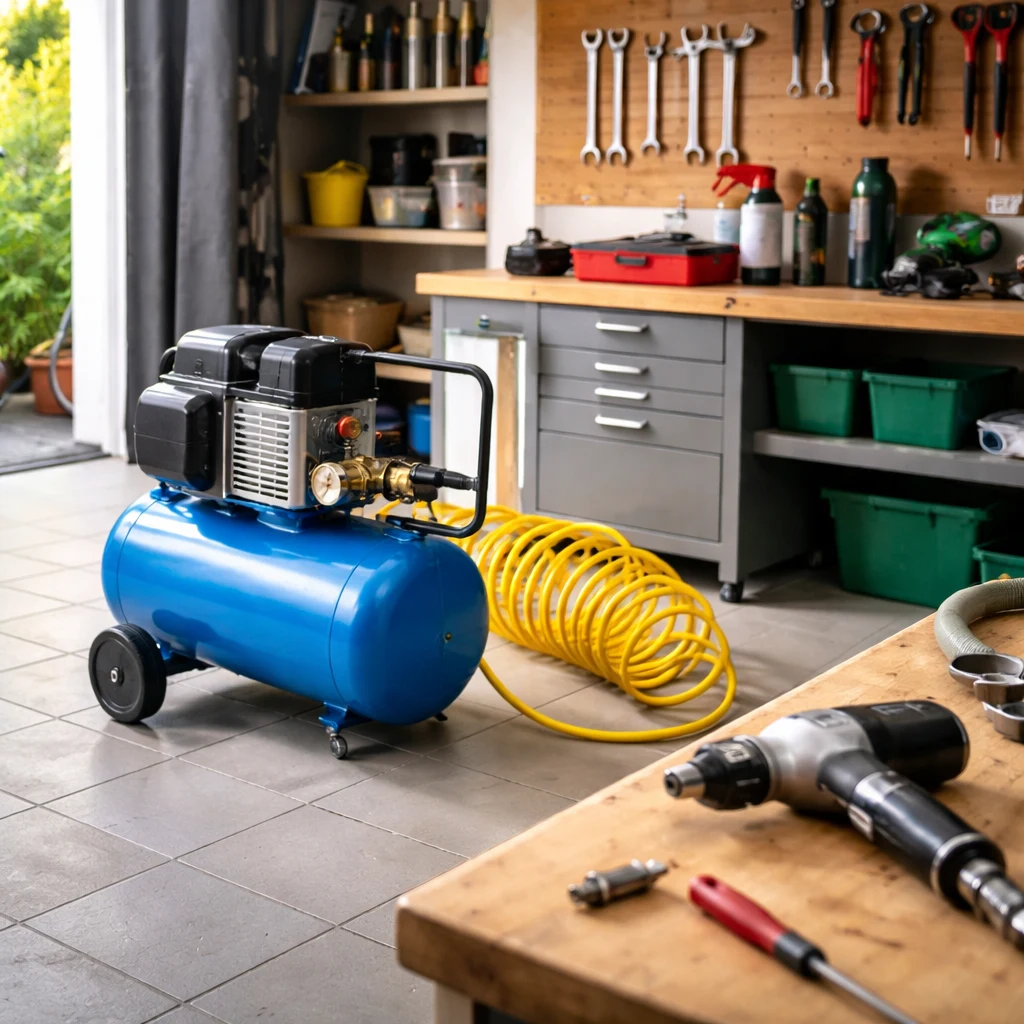

Skicirajte pot od kompresorja do orodja

Narišite posodo, regulator, morebitne filtre, spojke, cev in orodje. Dodajte oznake izdelkov, kolikor jih poznate. Vrstni red je pomemben: merilnik pred določenim elementom ne kaže nujno stanja za njim. Če uporabljate več cevi ali dodaten kolut, zapišite sestavljeno dolžino in vmesne priključke, ne samo dolžine zadnjega kosa.

Preverite, katera priprava zraka je predpisana za vaše orodje in nalogo. Oljni dodatek, potreben za določen stroj, ni avtomatsko primeren za drugačno uporabo iste poti. Filtra ne odstranjujte zaradi kratkega poskusa večje moči, če ne razumete funkcije. Sprememba lahko vpliva na kakovost zraka ali poškoduje opremo.

Atlas Copco v priročniku za stisnjeni zrak ločuje izgube v omrežju od dodatnih izgub gibkih cevi, spojk in drugih priključkov. To je uporabno načelo za pregled poti. Industrijskih projektnih vrednosti iz priročnika ne uporabljajte kot univerzalnih meja za neidentificiran domači kompresor in orodje.

Zberite zahtevani tlak in porabo točnega orodja

Podatke prepišite iz dokumentacije modela. Razjasnite enote in pogoje, pri katerih je poraba navedena. Povprečna poraba pri določeni predpostavljeni uporabi ni nujno enaka porabi pri stalnem sproženju. Če podatka ni mogoče potrditi, naj ga pojasni dobavitelj. Podobna velikost ohišja ne pomeni podobne potrebe po zraku.

Za tlak uporabite predpis izdelka, ne najvišje zmogljivosti kompresorja. Podatek o dovoljeni obremenitvi cevi prav tako ni priporočeni tlak orodja. Skupaj z oznakami shranite dokumente, iz katerih je razvidno, kateri podatek se nanaša na posamezen element. Tak seznam prepreči primerjavo različnih številk z enako enoto.

Pri delu z orodjem sledite njegovim varnostnim navodilom. Atlas Copco v navodilih za pnevmatsko orodje posebej določa prekinitev dobave oziroma razbremenitev po predvidenem postopku pred nastavitvami. Tlačnih povezav ne razstavljajte med uporabo, orodja pa ne sprožajte proti ljudem, sebi ali predmetom zaradi poskusnega pretoka.

Sesalni pretok in dobavljeni zrak nista zamenljivi številki

Brošura Atlas Copco Automan v tabeli za AC 21 E ločeno navaja 3,1 l/s prostorninskega pretoka batov in 1,8 l/s FAD. Pretvorba druge vrednosti je 108 l/min. To je primer navedenega modela in dokumenta, ne meritev vašega kompresorja ali dokaz enakega delovanja v vseh pogojih.

Pri lastnem modelu zahtevajte podatek o dejansko dobavljenem zraku skupaj s pripadajočimi pogoji. Če oglas navaja samo drugo vrsto pretoka, ga ne primerjajte neposredno s porabo orodja. Prostornina posode in največji tlak prav tako ne nadomestita podatka o dobavi v režimu, ki ga potrebujete.

Večja posoda lahko spremeni obnašanje kratke porabe, ne spremeni pa sama zmogljivosti kompresorske enote. Ne dodajajte doma izdelane tlačne posode ali nepreverjenega sklopa. Če dokumentacija ne pokaže ustreznosti za predvideno uporabo, rešitev naj presodi dobavitelj oziroma strokovnjak za konkretni sistem.

Primerljiv zapis že opaženega delovanja

Če sistem nima primernega predvidenega merilnega mesta, ga ne izdelujte sami. Zapis naj pokaže manjkajoči podatek in omogoči naročilo strokovnega preverjanja. Ne povečujte obremenitve naprave samo zato, da bi čim prej opazili padec.

Ponazoritveni račun porabe in dobave

Izmišljeni primer predpostavlja primerljivo izraženo dobavo 120 l/min ter porabo 180 l/min pri izbranih pogojih. Razlika je 60 l/min. Če takšno razliko računsko obravnavamo dve minuti, dobimo 120 litrov razlike v količini prostega zraka. To ne določa primerne posode, časa varne uporabe ali dejanske krivulje tlaka.

Resnični sistem vključuje spremembo tlaka, regulator, delovni cikel in različne pogoje navedb. Če podatki niso primerljivi, je tudi odštevanje napačno izhodišče. Primer zato pokaže vprašanje, ki ga morate postaviti dobavitelju, ne potrdi izbire modela. Ne pripisujte izračunu natančnosti strokovne meritve.

Pri kratkih ponovitvah zapišite dejanski način uporabe. Če orodje nekaj časa miruje, to vpliva na opis potrebe, ne pomeni pa avtomatskega dovoljenja za neomejeno nadaljevanje. Proizvajalčev delovni cikel in omejitve ostanejo ločena zahteva, ki jo morate poznati za točen kompresor.

Zakaj statični prikaz lahko prikrije izgubo v cevi

Ko zraka ne porabljate, lahko vidite drugačne razmere kot med delom. Zato zapis »posoda kaže dovolj« ne razjasni, kaj dobiva orodje pri pretoku. Izvajalec lahko glede na konfiguracijo preveri posamezne dele poti. Pred pregledom mu pokažite tudi nastavitev regulatorja in stanje po zadnji menjavi cevi, kolikor sta varno razvidna.

Ne rešujte neznane izgube s splošnim zvišanjem tlaka. Ko poraba preneha ali se pogoji spremenijo, takšna nastavitev lahko pomeni drugačno obremenitev izdelka. Poseganje v tlačno stikalo ali varnostni ventil ni uporabniško prilagajanje moči. Pri neustreznem delovanju prekinite nalogo in uredite pregled.

Če ob menjavi priključka opazite razliko, ohranite podatke obeh delov. Zunanje podobna spojka ni dokaz enakega notranjega prehoda ali združljivosti. Fotografija in modelni opis sta boljša izhodišča kot trditev, da je nova spojka zagotovo enaka, ker se jo je dalo priključiti.

Netesnost in normalno krmiljenje sta različni vprašanji

Pogostejši zagon kompresorja sam ne pove, kje bi zrak uhajal. Lahko je povezan s porabo, konfiguracijo ali stanjem naprave. Ne razlagajte vsakega zvoka kot dokaz puščanja posode. Pripravite opis, ali je bilo orodje takrat uporabljeno in kateri deli sistema so bili priključeni.

Ob poškodovani cevi, neobičajnem stanju ali sumu na okvaro ne nadaljujte poskusov. Ne varite tlačne posode in ne zatesnjujte poškodb s trakom. Izvajalec naj določi varen pregled ter ustrezen nadomestni del. Običajno vzdrževanje opravite samo po navodilih izdelka, brez improviziranega razbremenjevanja neznanega sistema.

Ločite padec tlaka od kakovosti zraka in električnega napajanja

Če se pojavlja voda pri nalogi, to vključite v opis, vendar ni dokaz istega vzroka kot slabši tlak. Priprava zraka mora ustrezati nalogi. Zapis o filtrih, njihovem modelu in zadnjem vzdrževanju pomaga izvajalcu, da ne obravnava samo motorja. Brezoljna oznaka sama ne pojasni vseh zahtev glede vlage ali čistosti.

Pri težavah napajanja ne zamenjajte varovalke z močnejšo ali dodajte daljšega nepreverjenega kabla. Podatke za povezave pojasnjuje vodič za podaljške garažnega orodja. Električno in pnevmatsko stran preverite kot različni področji, ki lahko sodelujeta pri opaženem delovanju.

Kaj zahtevati po pregledu

Zapis naj loči ugotovljeni vzrok, opravljeno delo in preverjeno končno konfiguracijo. Če je potrebna druga cev ali priprava zraka, naj bodo deli identificirani. Za pregled izbire celotne opreme je na voljo obstoječi vodič o kompresorjih. Tu pa ohranite evidenco konkretne spremembe in rezultata.

Opremo razporedite tako, da sta dostop in predpisano hlajenje izvedljiva. Osnovna ureditev prostora je opisana v rubriki orodje. Lepo pospravljena cev ne dokazuje ustreznega pretoka; uporabnost sistema potrjujeta pravilna konfiguracija in primeren pregled za nalogo.

Spremembe poti zraka beležite ločeno od nastavitev

Če je težava nastala po zamenjavi cevi, hitre spojke ali orodja, zapišite oznake prejšnjega in novega dela. To je pomembnejše od domneve, da je kompresor nenadoma postal prešibek. Priključki so lahko na videz podobni, njihove dovoljene lastnosti pa različne. Servis naj presodi združljivost po dejanskih podatkih, ne le po tem, da se spoj lahko fizično sestavi.

Zapišite tudi, ali hkrati uporablja zrak drug porabnik. Dodatno orodje spremeni opis obremenitve, ne potrjuje pa samo po sebi vzroka vsakega padca. V evidenci ločite opažanje med porabo od vrednosti v mirovanju. Če manometer ali mesto meritve nista znana, to jasno navedite; ne predstavljajte dveh številk kot primerljivih brez konteksta.

Po strokovno izvedeni spremembi shranite končne oznake ter rezultat dogovorjenega preverjanja. Boljše delovanje enega orodja ne potrjuje ustreznosti za vse prihodnje porabnike. Dovoljeno konfiguracijo preverite znova ob dejanski spremembi, namesto da začnete povečevati tlak zaradi naslednjega simptoma. Zaščitne funkcije in pogoji obratovanja ostajajo meje sistema.
