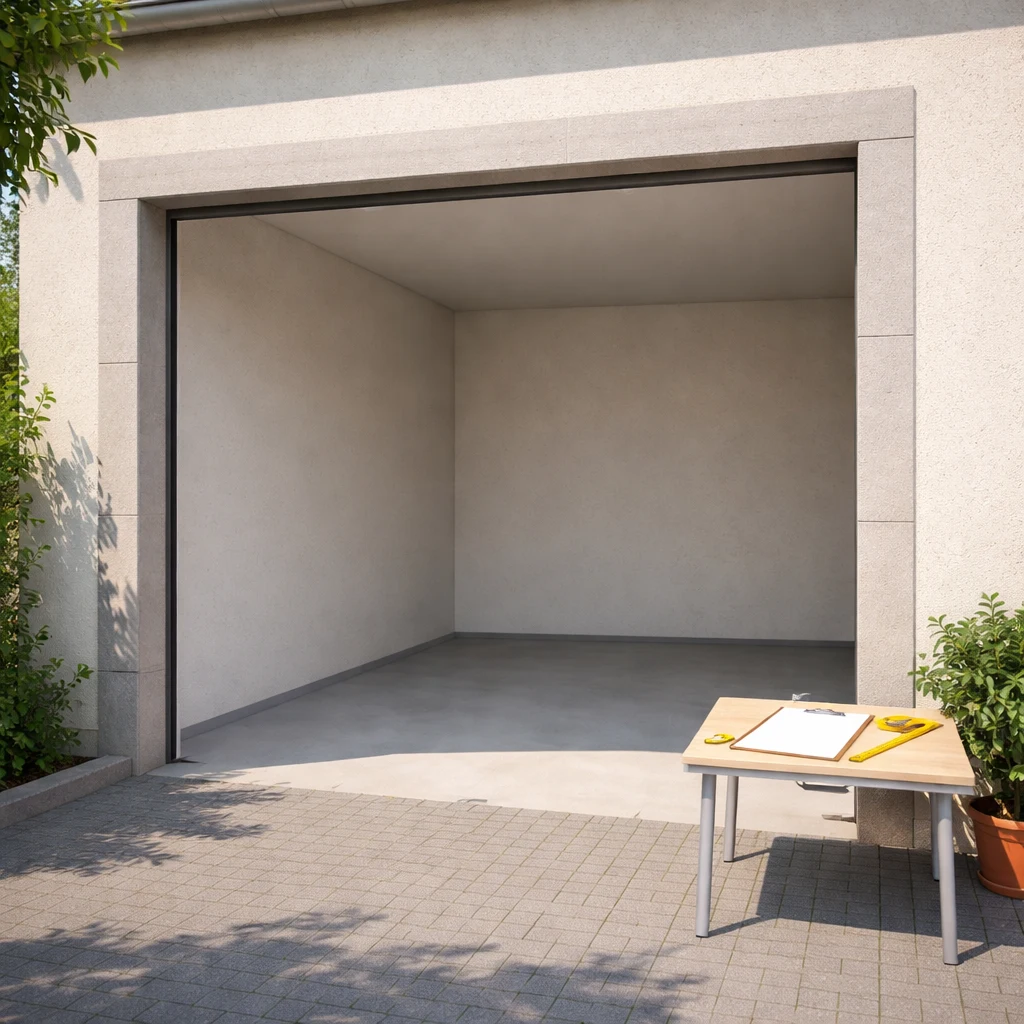

Za prvo ponudbo garažnih vrat izmerite odprtino, prostor nad njo, levo in desno špaleto ter globino pod stropom. Višino vedno povežite s končnim tlakom. Dodajte skico in fotografije ovir; pred naročilom naj ponudnik potrdi vgradne mere izbranega sistema in uporabno širino ter višino prehoda. Samostojna izmera je priprava za ponudbo, ne nadomestilo strokovne potrditve.
Širina in višina vhoda sta šele začetek. Dve garaži z enako odprtino lahko potrebujeta različna vodila, drugačen položaj pogona ali gradbeno prilagoditev. Razlikujeta se lahko že po cevi pod stropom ali omari ob eni strani. Ta vodič pomaga pripraviti uporaben merilni list, da ponudnik teh razlik ne bo izvedel šele na dan montaže.
Če še izbirate način odpiranja, preberite primerjavo sekcijskih, rolo in dvokrilnih vrat. Tukaj se osredotočamo na podatke za izmero. Ne določamo univerzalne minimalne preklade, saj zahtevana mera pripada konkretni kombinaciji vrat, vodil in pogona.
Najprej določite merilno ravnino in končni tlak
Na skici označite, kaj gledate: pogled iz notranjosti proti dovozu ali pogled od zunaj. Levi in desni prostor se pri obrnjeni smeri zamenjata. Najbolje je uporabljati en pogled na vseh listih in fotografijah. Napišite še, ali merite zidno odprtino, obstoječi okvir ali prehod med starimi vrati. Te mere niso medsebojno zamenljive.
Za višino izberite isto izhodišče pri vseh meritvah. Če je garaža še na surovem betonu, zapišite debelino načrtovanih talnih slojev in mesto njihovega zaključka. V slovenskem pojasnilu ponudnika BLT je končan tlak izpostavljen kot pomemben za naleganje spodnjega dela vrat. Končno stanje zato vključite v ponudbo, tudi če izvedba še ni zaključena.
Ponazoritveni račun: od sedanjih tal do vrha odprtine izmerite 2.180 mm, načrtovana talna obloga pa bo pri vhodu dodala 35 mm. Ob nespremenjeni zgornji ravnini ostane 2.145 mm gradbene višine. To ni naročilna višina vrat in ne potrjuje uporabnega prehoda po montaži. Monter mora upoštevati še okvir, tesnilo, položaj vodil in morebitni naklon.
Širino in višino odprtine merite na več mestih
Širino zabeležite pri spodnjem delu, na sredini in pri zgornjem delu odprtine. Višino preverite levo, v sredini in desno. Za vsako vrednost napišite mesto meritve. Če se razlikujejo, ohranite vse rezultate; povprečje bi skrilo najožji del. Ne odbijajte lastnih montažnih toleranc, če jih ponudnik ni določil.
Primer merilnega zapisa: širine 2.504, 2.498 in 2.491 mm pomenijo razliko 13 mm med največjo ter najmanjšo vrednostjo. Ponudniku pošljite tri številke in fotografijo, ne zgolj »približno 2,50 m«. Iz same razlike še ne določite potrebne zidarske sanacije. Pomembna sta oblika odprtine in način nameravane vgradnje.
Pri razpoložljivem orodju preverite tudi diagonali pravokotne odprtine. Različni diagonali sta razlog za dodatno preverjanje geometrije, ne domače navodilo za izravnavo. Zabeležite vidno odstopanje špalete, razpoko ali neraven rob. Meritve ponovite, če je trak poševno napet ali laserski merilnik meri do druge ravnine, kot ste nameravali.
Preklada: od vrha odprtine do najnižje ovire
V pogovoru o vratih »preklada« pogosto pomeni razpoložljivi prostor nad odprtino. Za merilni list je pomembna razdalja od njenega vrha do stropa oziroma ovire, ki omejuje sistem. Fotografirajte celotno območje, ne le čela nad vhodom. Tram nekoliko globlje v garaži lahko postane pomembnejši od višine neposredno nad odprtino.
Garagin tehnični merilni prikaz ločeno obravnava odprtino, prostor nad vrati, obe strani in globino. Te kategorije uporabimo za popis, njihovih proizvodnih zahtev pa ne prenašamo na drug sistem. Hörmannov opis sekcijskih vrat prav tako kaže, zakaj je treba pod stropom upoštevati vodila in gibanje vratnega krila.
Izmerite višino pri vhodu ter tam, kjer so cevi, svetila ali prečni nosilci. Skico dopolnite z njihovim položajem glede na vhod. Vrednost »nad vrati je dovolj prostora« ponudniku ne omogoča preverjanja. Napišite, koliko prostora je in do katere točke; možnost nizke vgradnje naj potrdi z dokumentacijo izbranega modela.
Leva in desna špaleta potrebujeta ločen zapis
Bočni prostor izmerite od roba odprtine do najbližje ovire oziroma zaključka stene. Levo in desno vrednost zapišite posebej. Poleg širine pokažite globino ter stanje površine, kamor naj bi prišla pritrditev. Obstoječi podboj lahko del prostora zakrije; navedite, ali bo odstranjen in kdo je to vključil v ponudbo.
Označite stikala, omarice, police, odtočne cevi in vrata v sosednji prostor. Ponazoritveno: ob levi strani je 110 mm do stene, toda električna omarica sega 60 mm pred to steno. To sta dva različna podatka o prostoru, ne eno uporabno število. Monter mora preveriti njun vpliv na predvideno vodilo in dostop.
Materiala podlage ne ugibajte iz barve ometa. Če poznate sestavo zidu, jo navedite; če ne, napišite »ni potrjeno«. Pritrditev v beton, votlo opeko ali večslojno oblogo zahteva ustrezno rešitev. Merilni list naj ponudniku pokaže potrebo po preverjanju, ne vsebuje vašega predloga poljubnih sider.
Globina garaže ni samo razdalja do zadnje stene
Pri stropnih sekcijskih vratih preverite razpoložljivo območje v smeri vodil in pogona. Dolga garaža še ne zagotavlja dovolj prostora, če del stropa zaseda prečni nosilec. Izmerite razdaljo do prve ovire, njeno višino in širino. Pokažite tudi pot električnega priklopa, ne da bi sami načrtovali novo električno vezavo.
Pri rolo vratih je drugačen predvsem prostor navijalnega sklopa; pri bočnih izvedbah je odločilna pot ob steni. Zato ponudniku povejte, za kateri sistem želite ponudbo. Če primerjate dva načina odpiranja, naj za oba nariše uporabljeni volumen prostora. Na skici tako vidite, katera polica ali svetilo bo res zahtevalo premik.
Na primeru postavitve garaže 3 × 6 metrov lahko preverite razliko med shranjeno opremo in prostorom za njeno uporabo. Pri izmeri vrat dodajte še servisni dostop: naprava se lahko fizično prilega, do njenega pokrova pa po postavitvi omare ne morete več.
Gradbena mera in uporabni prehod nista isto
Po montaži lahko okvir, položaj odprtega krila ali vgrajeni dodatki vplivajo na svetlo širino in višino. V ponudbi zato zahtevajte oba podatka: mero predvidenih vrat ter zagotovljeni prehod v popolnoma odprtem položaju. Ne sklepajte o prehodu samo iz naziva velikosti izdelka.
Za vozilo zabeležite dejansko širino z ogledali in največjo običajno višino, vključno s strešno opremo. Če uporabljate dva avtomobila, preverite oba. Ponazoritveno: prehod širine 2.420 mm in vozilo z ogledali širine 2.070 mm pustita skupaj 350 mm razlike, pri idealnem centriranju 175 mm na stran. To ni priporočena varnostna rezerva ali dokaz udobnega uvoza.
Upoštevajte smer prihoda. Zavijanje tik pred ozko odprtino je drugačna naloga kot raven dovoz. Fotografija poti in preizkus z dejanskim vozilom dopolnita merilni list. Ponudniku povejte še, ali mora skozi vhod kolo, voziček ali višji zaboj; uporabnost garaže ni omejena na avtomobil.
Merilni list, ki ga lahko pošljete trem ponudnikom
| Podatek | Kaj zabeležite? | Kaj naj potrdi ponudnik? |
|---|---|---|
| Pogled in ravnina | Notranji pogled, zid ali obstoječi okvir | Ravnino predvidene vgradnje |
| Odprtina | Tri širine, tri višine, diagonali | Potrebne gradbene prilagoditve |
| Končni tlak | Sedanje stanje in načrtovani sloji | Izhodišče končne višine |
| Zgornji prostor | Strop in položaj vsake ovire | Vrsto vodil ter prostor pogona |
| Bočni prostor | Levo in desno, podlaga, napeljava | Pritrditev in servisni dostop |
| Globina | Razdalja do prve ovire pod stropom | Celotno območje odprtih vrat |
| Uporabni prehod | Vozila in druga oprema | Končno svetlo širino in višino |
Priložite pregledno fotografijo od zunaj, notranji pogled na obe špaleti ter pogled pod strop. Datoteke poimenujte po istih oznakah kot skico. Na fotografiji pokažite oviro, izmero pa navedite v besedilu: slike brez merila niso zanesljiva podlaga za določanje milimetrov.
Kako posneti fotografije, ki dopolnijo izmero?
Fotografije naredite z varnega mesta in jih razdelite na pregled prostora ter podrobnosti. Pregledni posnetek pokaže razpored, bližnji pa stik špalete, tal ali ovire. Pri vsaki podrobnosti označite številko z merilnega lista. Tako bo ponudnik cev na fotografiji lahko povezal z razdaljo, ki ste jo navedli.
Če je del zakrit, napišite, česa niste mogli preveriti. Starega napetega mehanizma ne odstranjujte samo zato, da bi dobili lepši posnetek. Končna izmera lahko zahteva ogled monterja ali varen pregled po demontaži. Takšno omejitev je bolje odkriti pred naročilom kot skriti za zaokroženo številko.
Kaj razjasnite pred podpisom naročila?
Izpis ponudbe primerjajte z merilnim listom. Kdo je opravil končno izmero, katera risba velja in kdo odstrani stara vrata? Zapišite, kdo prestavi napeljavo ali sanira podlago. Če se po izmeri spremenijo tla, omet ali strop, naj ponudnik pred izdelavo ponovno potrdi mere.
Pri gradnji novega objekta povežite ta dogovor s popisom ponudbe za montažno garažo. Najbolj uporaben rezultat izmere je potrjen načrt vgradnje z jasnimi odgovornostmi. Tako imate ob prevzemu merilo, s katerim primerjate obljubljeni prehod in dejansko izvedbo.
Pripravljeno s pomočjo umetne inteligence in preverjeno glede na primarne vire v uredniški evidenci. Izračuni so označeni kot ponazoritve; članek ne predstavlja lastnega preskusa izdelkov.
Pogosta vprašanja
Ali je dovolj izmeriti širino in višino vhoda?
Ne. Za preverjanje vgradnje potrebujete še prostor nad odprtino, obe špaleti, globino, ovire in končni tlak. Zahteve nato potrdi ponudnik izbranega sistema.
Koliko preklade potrebujejo sekcijska garažna vrata?
Ni ene mere za vse izdelke. Odvisna je od izvedbe vodil, velikosti vrat in pogona. Pošljite izmero prostora, ponudnik pa naj potrdi zahtevo konkretne konfiguracije.
Ali merim od surovega betona ali končnega poda?
Končno višino povežite s končnim tlakom. Če še ni izveden, navedite sedanje stanje in načrtovane sloje; monter mora izhodišče potrditi pred naročilom.
Zakaj v ponudbi zahtevati še svetlo odprtino?
Nazivna mera vrat ne pove vedno uporabnega prehoda po montaži. Svetla širina in višina sta pomembni za vozilo z ogledali, strešno opremo in dejansko pot uvoza.
